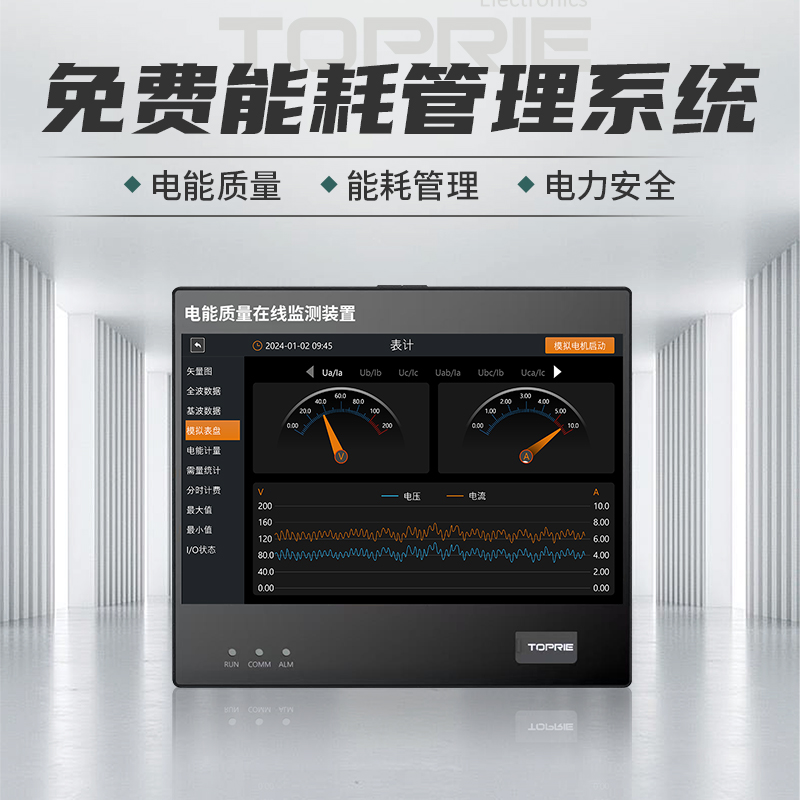

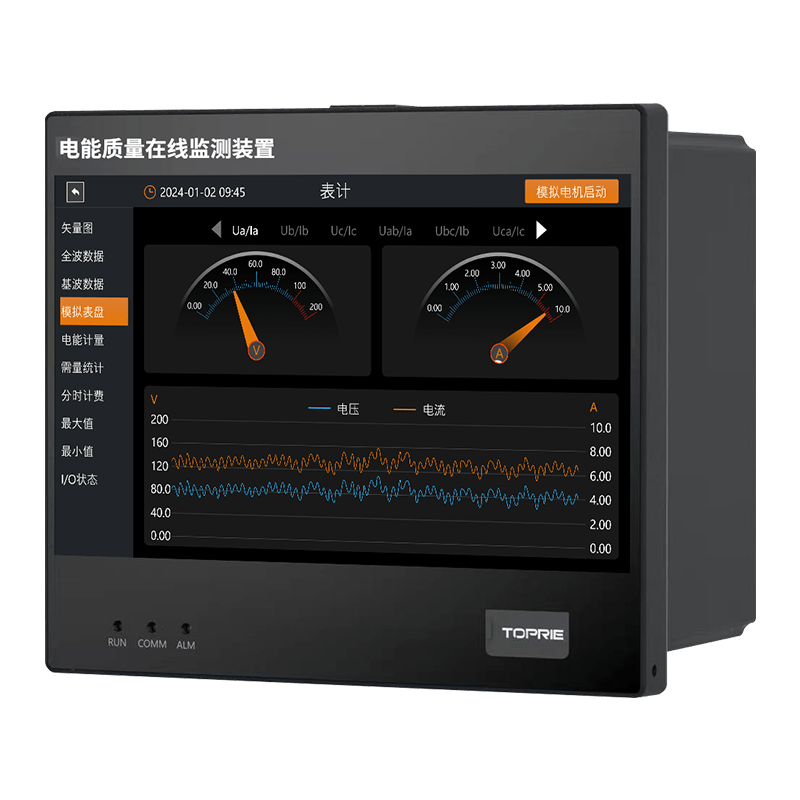

A類電能質量在線監測裝置

TP680 7英寸觸摸屏顯示

功能特點

高性能處理

設備采用先進的ARM+FPGA雙核采集架構，確保了數據采樣與處理的高速性、精確性與高實時性，為核心分析功能提供了強大的硬件支撐。

全面合規與多功能

嚴格符合國家關于電能質量的七項標準及監測設備通用要求。它集成了全面的分析監測功能，包括諧波分析、波形采樣與暫態捕捉、電壓暫升/暫降記錄、閃變監測、電壓不平衡度測量以及事件記錄等，是電能質量診斷與管理的多面手。

靈活的遠程通訊

提供豐富的有線及無線通訊接口，能夠可靠地將實時監測數據與電能質量事件信息遠程傳輸至后臺系統，便于實現集中監控、數據分析與及時預警。

六大智能菜單·操作直觀·一目了然

裝置采用7英寸高清觸摸屏，所有功能集成于六大核心菜單，邏輯清晰，操作流暢

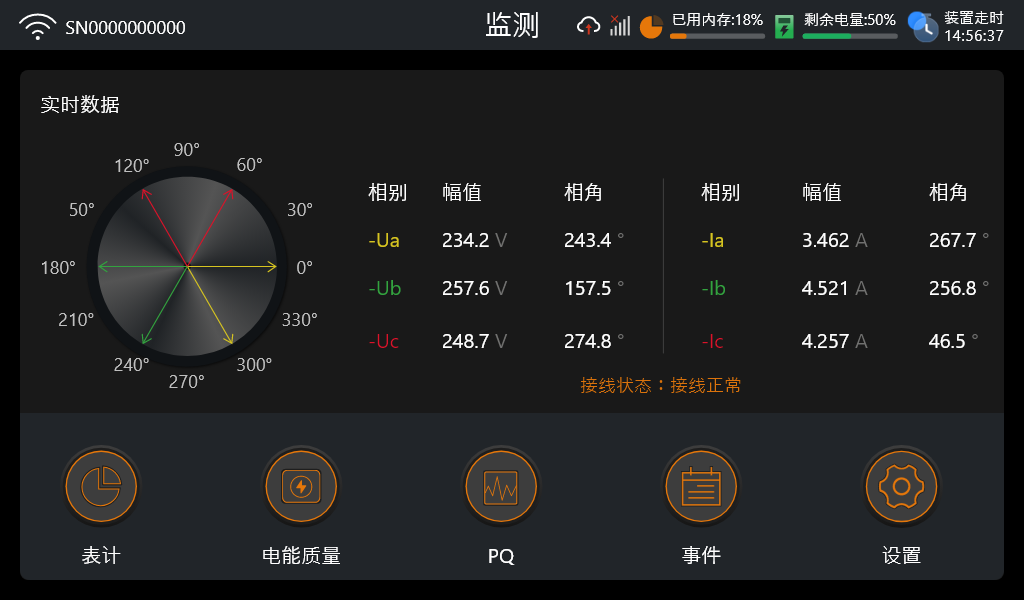

通過動態矢量圖與實時參數表，直觀呈現電壓、電流的幅值與相位關系。將復雜的電網參數轉化為直觀的可視化信息

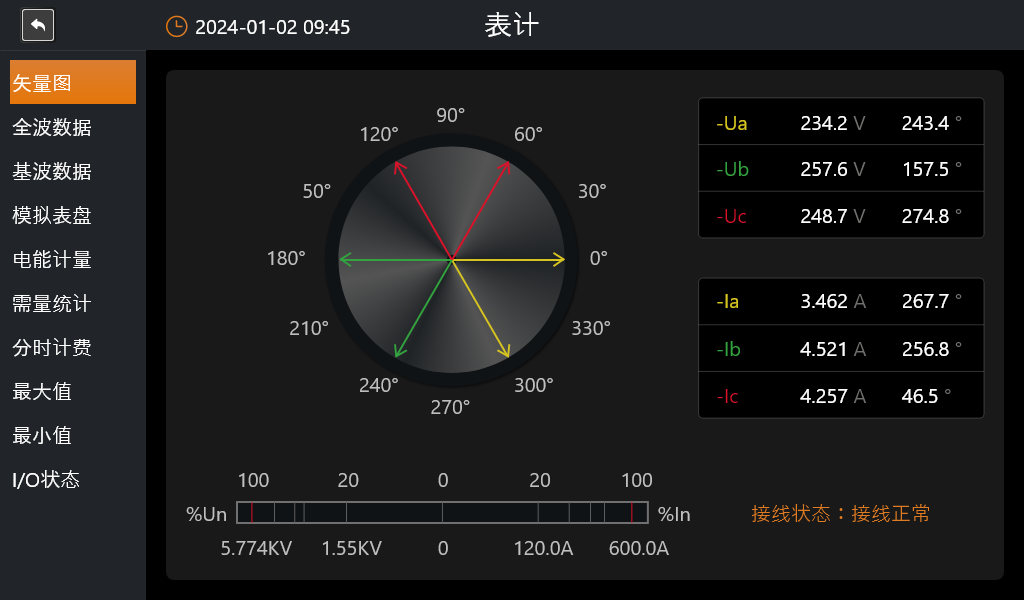

表計菜單：一站式查看電網實時參數(電壓、電流、功率、頻率等)和矢量圖，快速掌握系統運行狀態。

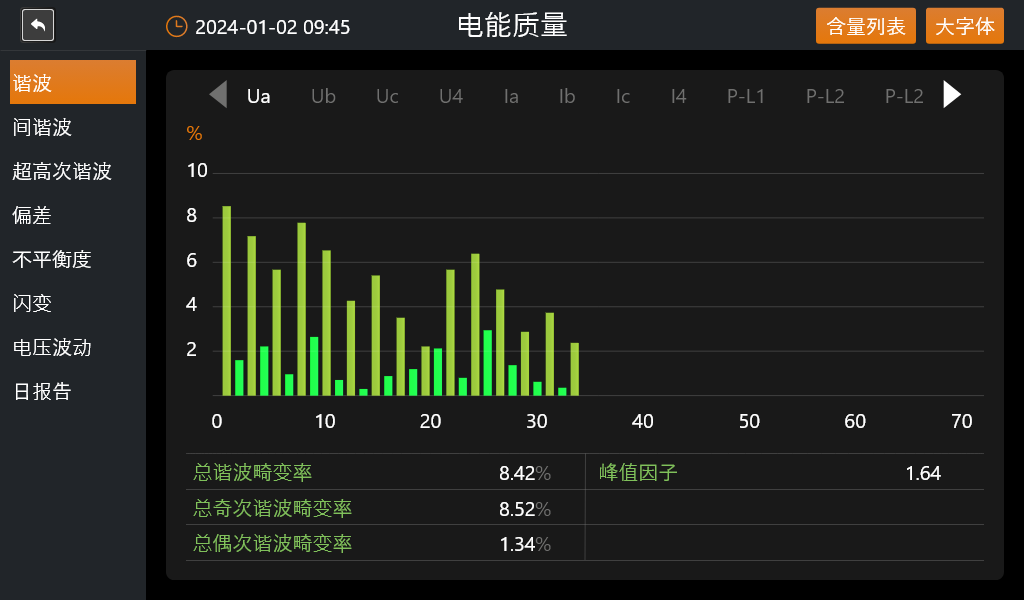

電能質量菜單：深入分析諧波、間諧波、閃變、不平衡度等專業參數，并支持實時波形與頻譜顯示，助力深度故障診斷。

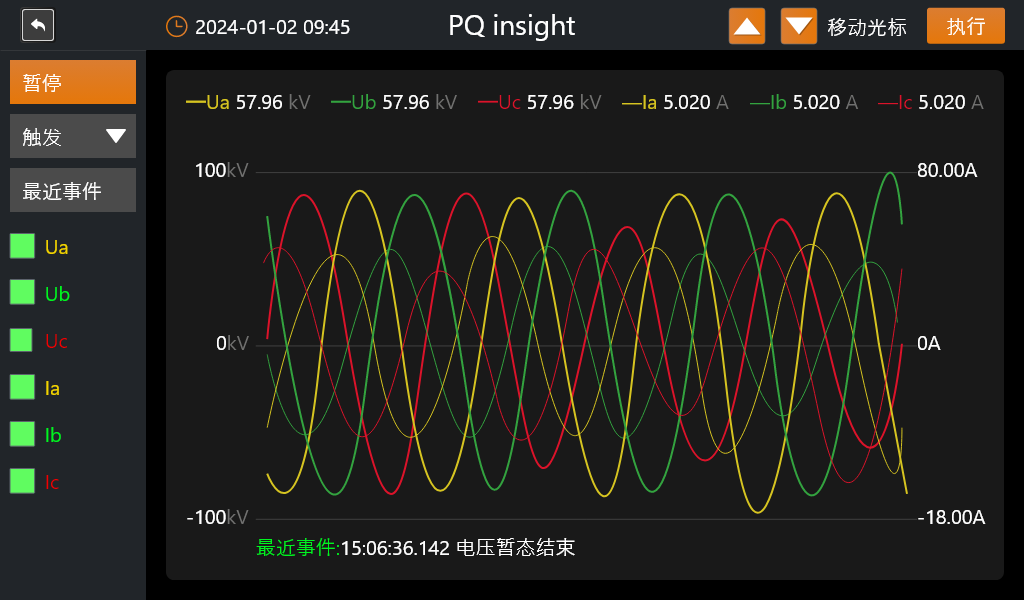

PQ可視化診斷系統：將電網中的電壓暫降等暫態事件，以清晰的波形圖和關鍵參數實時呈現，讓電能質量問題一目了然

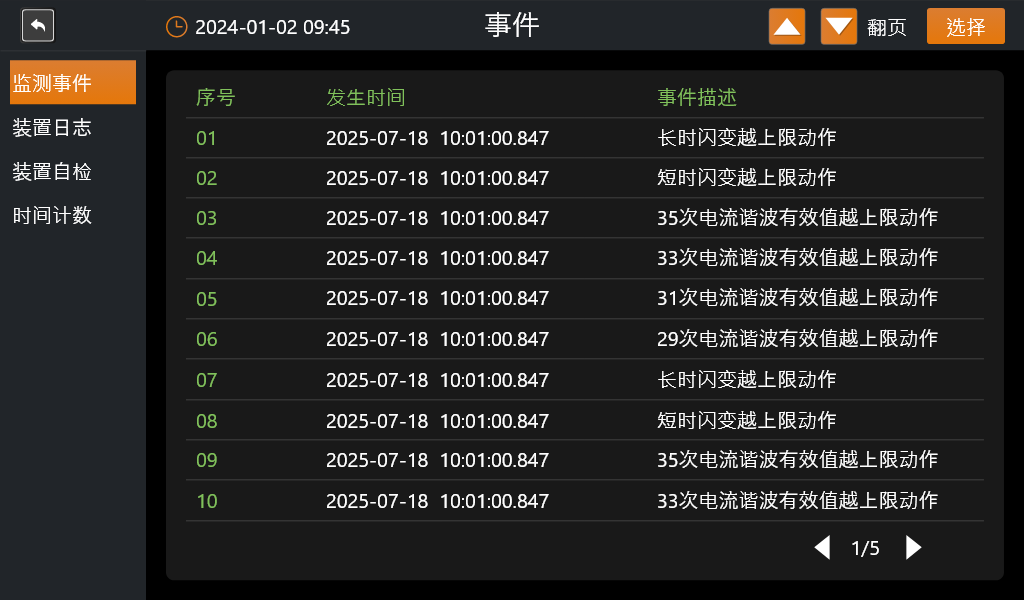

事件菜單：完整記錄越限告警與系統事件，支持高達1024條事件追溯，為故障分析提供堅實依據。

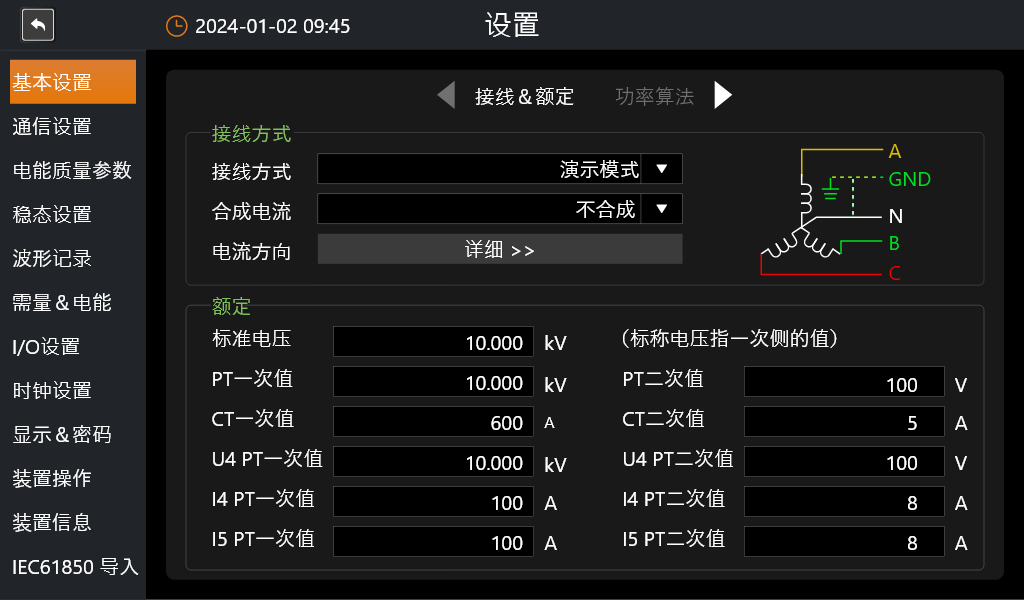

設置菜單：快速完成裝置參數、通信配置與定值管理，靈活適配各種應用場景。

核心功能

TP680是一款集高精度測量、智能分析、可靠記錄與強大通信于一體的專業級在線監控裝置。其核心功能圍繞四大菜單(表計、電能質量、事件、設置)構建，為用戶提供從基礎數據到深度診斷的全方位電力監測解決方案。

全維度測量與計量

全波測量:精確測量相/線電壓、電流、有功/無功/視在功率、功率因數、頻率等系統綜合參數。
基波測量:獨立測量基波成分,為電能質量分析和治理提供精準數據基礎

智能越限監測與控制

每回路支持高達256個標準越限監測項(秒級刷新),可自定義告警閾值。
越限事件可觸發報警輸出,實現從“監測”到“預警與控制”的閉環。

全面的記錄與存儲

事件記錄:以1ms的高分辨率順序記錄監測事件、裝置日志等,各類事件記錄最多可保存1024條,便于故障追溯與責任界定。
數據存儲:采用國際標準格式,普通數據存為PQDIF,錄波及有效值數據額外支持COMTRADE格式,兼容主流分析軟件。

高精度對時與同步

支持SNTP、Modbus、GPS、IRIG-B、IEEE 1588五種對時方式,滿足不同現場需求。
對時精度高,網絡對時誤差≤1ms,IEEE 1588精密時鐘同步誤差可達80μs。時鐘守時精度達6ppm(約0.5秒/天),確保長時記錄的時間準確性。

豐富的輸入輸出接口

開關量輸入(DI):8路,支持內外激勵,兼容多種電壓等級。
繼電器輸出(DO):8路(含1路專用告警輸出),用于遙控或告警。
模擬量輸入(AI):可測量8路直流電流輸入0~20mA/4~20mA。

雙重信息安全防護

物理安全:通過面板與通信端口權限控制,防止現場誤操作風險。
網絡安全:IEC 61850服務具備客戶端認證功能,杜絕未授權訪問,保障數據交互安全。

人性化交互顯示

高清彩屏:采用800×480高分辨率TFT液晶屏。
內容全面:集中顯示實時測量值、電能質量參數、波形、諧波頻譜、矢量圖、事件記錄及DI/DO狀態等。
操作友好:界面設計直觀,交互流暢,極大簡化現場調試與日常查看操作

靈活的多協議通信

網絡接口:2路以太網口,支持IEC61850(具備客戶端認證)和Modbus TCP協議
串行接口:2路RS-485口,1路CNA通訊,支持Modbus RTU協議。
維護接口:1路USB口,便于本地調試與數據導出。

技術規格參數

工作電源
額定電壓	AC90-275V /DC 120-285V,47-440Hz
功耗	20W
