Modbus RTU
3 路獨立 RS-485。配置串口參數、設備地址與寄存器，即可組織現場采集。

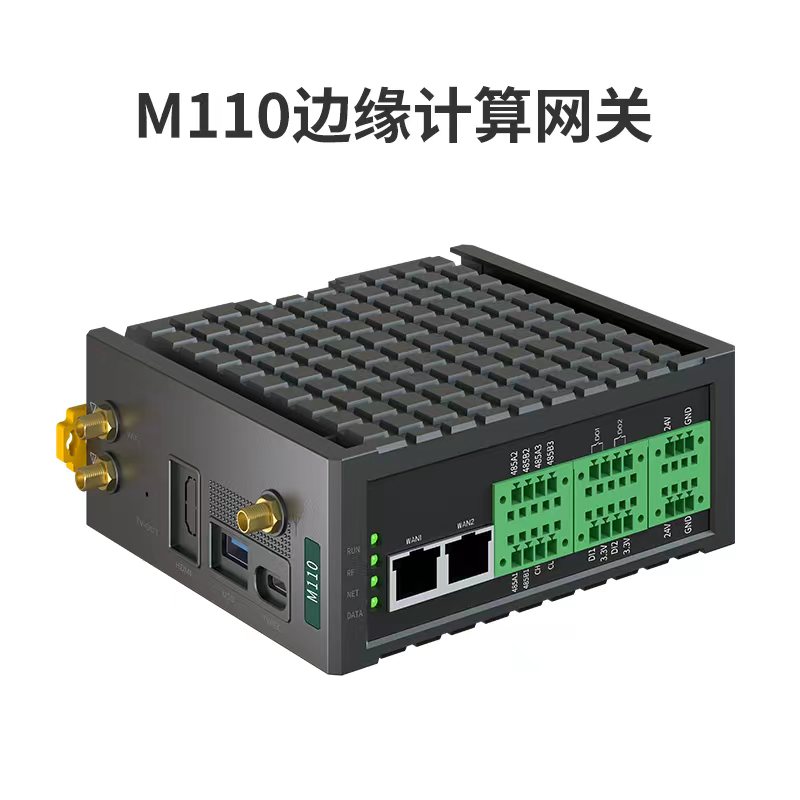

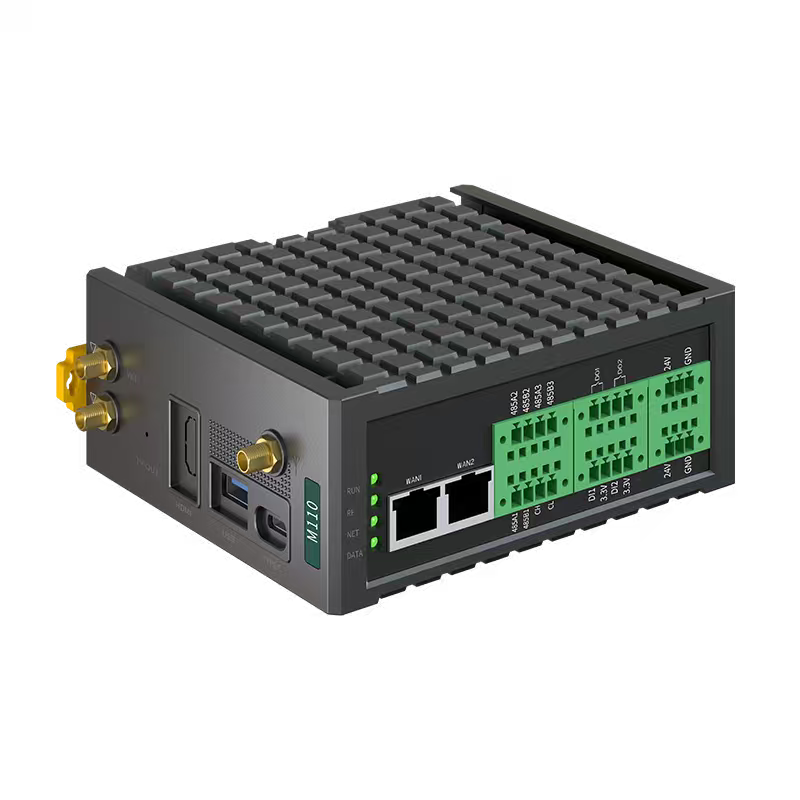

M110 · 邊緣計算網關
讓工業連接
簡單一點
接入現場設備，連接業務平臺。
把采集、通信與管理，收進一臺小巧網關。
3 路
獨立 RS-485
2 路
獨立以太網
256 點
南向采集容量
≤ 3 W
整機功耗
連接能力
各種設備
一種從容的連接
一種從容的連接
從儀表、傳感器到 PLC，M110 將分散的現場數據匯集起來。串口、以太網與數字量接口各就其位，讓已有設備融入同一套數據鏈路。
Modbus TCP
通過以太網接入設備，最多配置 8 個 Modbus TCP 設備，共享全機采集點位容量。
SIMATIC S7
支持 S7-200、SMART、300、400、1200 與 1500 系列，提供一個 S7 客戶端實例。

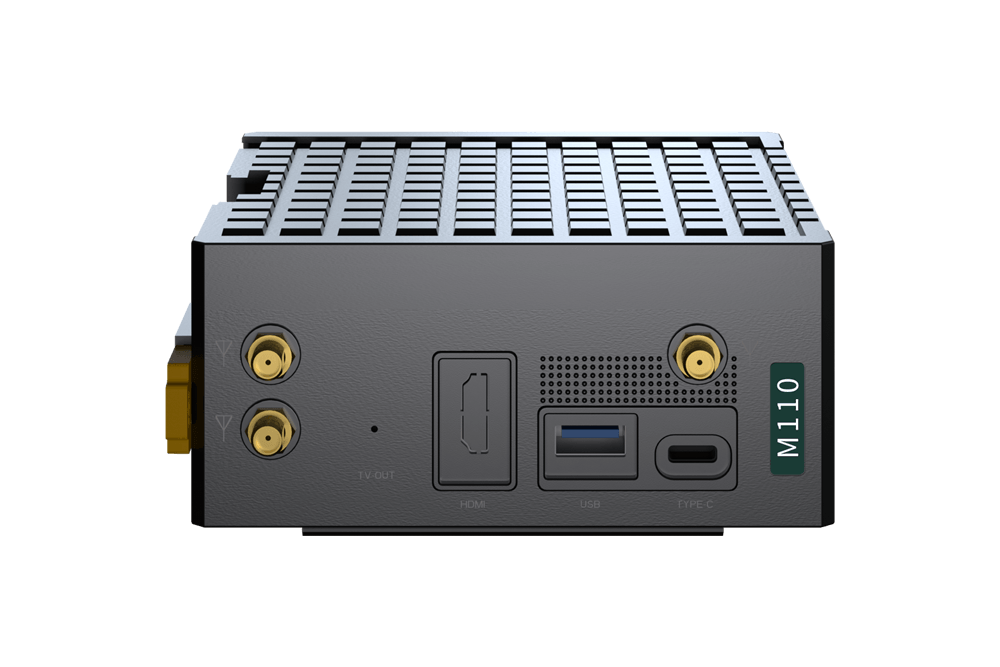

為現場而備

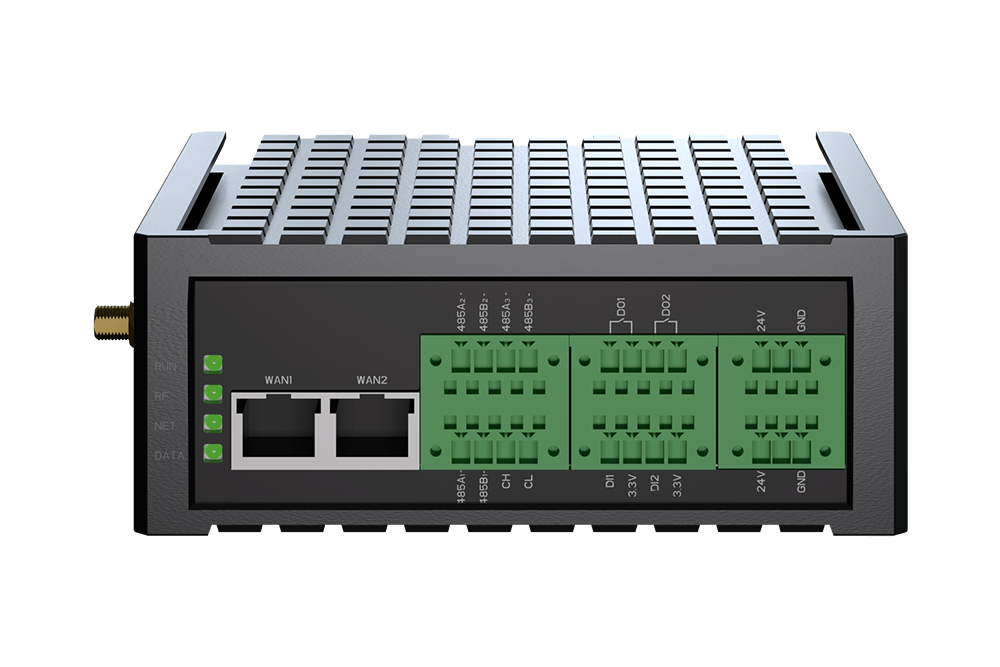

接口豐富
配合默契
配合默契
3 路 RS-485、1 路 CAN，配合 2 路隔離 DI 與 2 路繼電器 DO，兼顧數據采集、狀態檢測與現場控制。
RS-485CANDI / DOUSB
從現場，到平臺
數據的下一站
由你定義
由你定義
兩路獨立 MQTT 平臺連接，
讓現場數據進入需要它的業務系統。
分別配置服務器、主題與身份憑據。通過點位路徑與 JSON 字段映射，定義遙測發布與下行命令，讓設備數據與平臺結構對應起來。
TLS / mTLSJSON 字段映射雙平臺獨立配置
2 路
獨立 MQTT 連接
業務平臺 A業務平臺 B
有線 + Wi-Fi
雙百兆以太網與標配 Wi-Fi，適配現場網絡條件。
4G 擴展
按項目選配蜂窩通信，配置 APN 與聯網探測。
靈活選路
設置網絡出口優先級，也可通過設備熱點本地管理。
Edge Gateway 軟件
復雜的配置
清晰地完成
清晰地完成
打開瀏覽器，從查看運行狀態，到接入設備、配置平臺。
在統一的 Web 界面里，完成網關的日常管理。
運行狀態，一眼有數。
查看上行網絡、平臺會話、南向采集與組件狀態；切換頁面和操作表單均在本地即時響應。
五個完整管理頁面，可直接操作。演示使用示例數據，修改僅影響當前演示。
批量配置
南向點位、平臺映射均支持 CSV / TSV 導入及 CSV 導出，減少重復錄入。
診斷與維護
集中查看系統診斷，支持配置模板導出與導入應用，以及固件升級、驗證和回滾。
Linux 可編程
基于 Linux 平臺，支持應用二次開發與功能定制，適配項目需求。

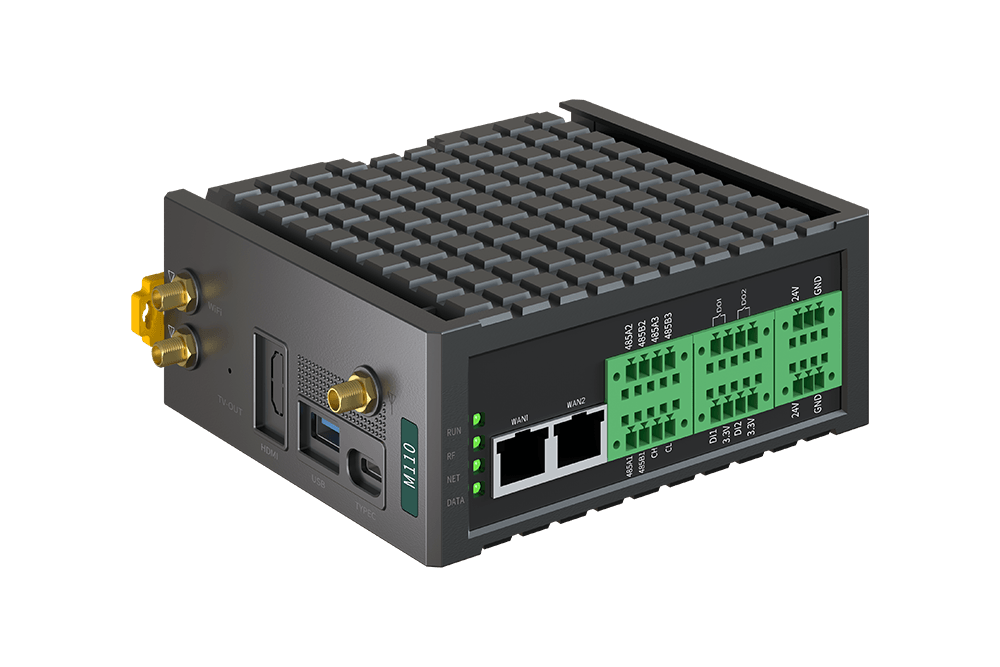

工業設計
小巧于形
務實于每一面
務實于每一面
深空灰色調，光滑細膩的啞光金屬質感。緊湊機身支持桌面放置或 C45 導軌安裝。從控制柜到設備旁，靈活安排它的位置。
緊湊機身
51.5 mm
機身厚度
120.55 × 133.00 × 51.50 mm
整機重量約 350 g
寬壓供電 · 低功耗
8–28 VDC
適配常用工業電源
推薦 DC 12 V / 24 V 供電。
整機功耗不高于 3 W，自然風冷。
?20 至 60 °C工作溫度

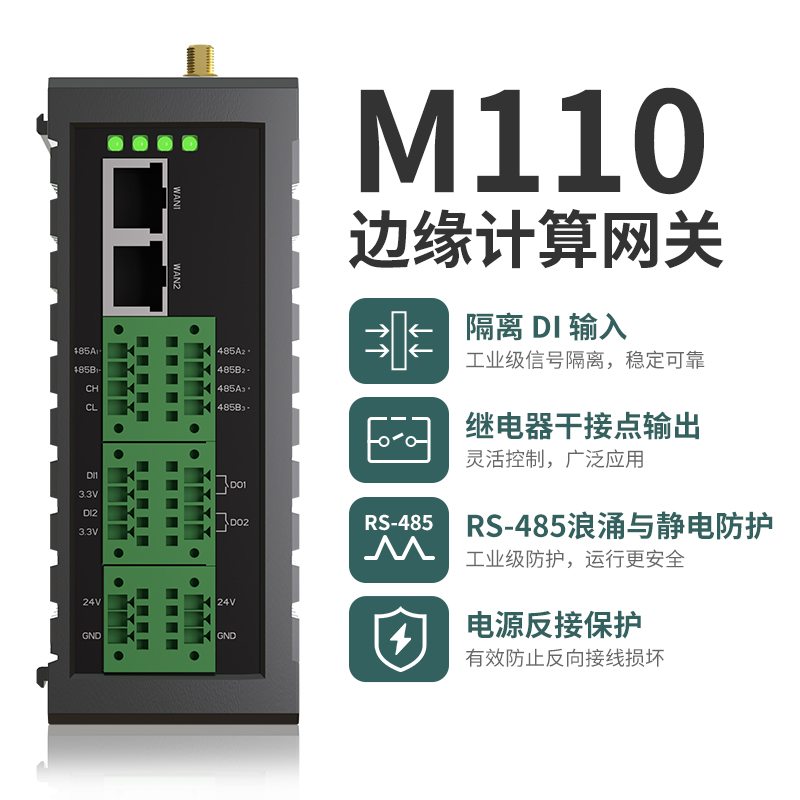

隔離 DI 輸入繼電器干接點輸出RS-485 浪涌與靜電防護電源反接保護
技術規格
處理與存儲
- 處理器
- 32 位雙核 ARM Cortex-A7，1.2 GHz
- 運行內存
- 128 MB RAM
- 內置存儲
- 4 GB eMMC
- 擴展存儲
- TF 卡，最大 64 GB
- 軟件平臺
- Linux 5.4.61；Edge Gateway Web 管理；支持二次開發與定制
有線接口與無線通信
- 以太網
- 2 路獨立百兆 RJ45：1 路 RMII；1 路 USB 2.0 轉以太網
- 工業總線
- 3 路獨立 RS-485；1 路 CAN
- 數字量輸入
- 2 路 DI，3.3–36 VDC，內部光電隔離
- 繼電器輸出
- 2 路 DO，常開干接點，5 A，30 VDC / 250 VAC
- USB
- 1 路 USB 2.0 Type-A；1 路 USB 2.0 Type-C
- Wi-Fi
- 標配，IEEE 802.11b/g/n；支持 Station 與本地?zé)狳c(diǎn)配置
- 無線擴展
- 4G、LoRa、Zigbee、Thread（按項目選配）
- 視頻輸出
- CVBS，標準配置未引出，可定制
- 其他
- 內置蜂鳴器
軟件與通信能力
- 采集協議
- Modbus RTU、Modbus TCP、SIMATIC S7
- 采集容量
- 全機最多 256 個南向點位
- 客戶端配置
- 最多 8 個 Modbus TCP 設備；1 個 SIMATIC S7 客戶端
- 平臺連接
- 2 路獨立 MQTT 平臺；支持 TLS / mTLS
- 數據映射
- 點位路徑與 JSON 字段映射；遙測發布與下行命令配置
- 批量管理
- 南向點位與平臺映射 CSV / TSV 導入及 CSV 導出
- 網絡管理
- DHCP / 靜態 IPv4、出口優先級、Wi-Fi Station、本地?zé)狳c(diǎn)與選配 4G
- 維護
- 運行總覽、系統診斷、配置模板導入導出、固件升級驗證與回滾
電源、環境與結構
- 工作電壓
- 8–28 VDC，推薦 DC 12 V / 24 V
- 功耗與冷卻
- 不高于 3 W；自然風冷
- 工作環境
- ?20 至 60 °C；0–95 %RH，無結露；海拔低于 3000 m
- 儲存環境
- ?25 至 70 °C；10–90 %RH，無結露
- 外形尺寸
- 120.55 × 133.00 × 51.50 mm
- 重量
- 約 350 g
- 外殼與防護
- 阻燃 ABS；防火等級 V-0；防護等級 IP20
- 安裝方式
- 桌面放置或國標 C45 導軌安裝
1. 無線擴展模塊及定制接口按項目配置，具體以實際交付為準。
2. 256 點為全機南向采集容量；各采集協議共享該容量。軟件功能隨固件版本與配置有所差異。
3. 產品圖依據最新結構模型制作，主視覺經過攝影質感處理，接口細節采用結構模型直接渲染；具體材質、絲印與附件以實際產品為準。
