摘要：

電能質量監測裝置主要用于捕捉電網諧波、電壓暫降暫升、閃變、三相不平衡等擾動問題，是新能源并網、數據中心、精密工業必備的電力監測設備。本文講解電能質量監測裝置基礎工作原理，梳理精度等級、錄波能力、時鐘同步、通訊協議、存儲格式五大選型要點，分析國內主流廠商特點，并結合拓普瑞TP680產品進行解析，方便工程采購快速判斷。

一、什么是電能質量監測裝置，工作原理是什么？

電能質量在線監測裝置是針對交流電力系統的專業監測終端。硬件層面依靠ARM+FPGA雙核采集架構，通過電壓、電流采樣回路采集電網原始波形信號，經過高速AD芯片完成模數轉換；軟件對原始數據做運算解析，計算諧波、間諧波、閃變、電壓暫升暫降、不平衡度、功率、頻率等指標。

設備一方面在本地觸摸屏實現矢量圖、波形、事件記錄可視化顯示；另一方面把穩態數據、暫態故障錄波、告警事件本地保存，同時通過有線或無線網絡上傳后臺，實現故障追溯、電能質量評估、越限告警輸出，幫助定位諧波源、電壓擾動來源，為電網治理、并網驗收提供原始數據，整機無需人工值守，實現7×24小時不間斷在線監測。

二、電能質量監測裝置怎么選？5大核心選型要點選型

不能單純比價，需要結合項目用途：是內部運維排查故障，還是用于并網驗收、事故仲裁，圍繞精度等級、暫態錄波能力、時鐘同步、通訊與協議、存儲與文件格式五個維度綜合評估。

①精度等級（A級/S級）

按照IEC61000-4-30標準分為A級與S級（B級）。 A級：測量標準嚴苛，諧波、閃變、暫態指標滿足國標，采集的數據具備法律效力，新能源并網、變電站關口、糾紛仲裁、第三方驗收項目必須選用A級（優選TP680電能質量在線監測裝置）。 S級：精度要求寬松，適合工廠內部日常運維、故障排查，不能用于并網驗收。采購時核對檢測報告，確認設備是否真實達到A級標準。

②暫態錄波與事件捕捉能力

很多供電故障屬于毫秒級暫態事件，普通設備無法完整記錄。選型關注：是否支持電壓暫升、暫降、短時中斷捕捉；分布式錄波周波數；支持ITIC/SEMI F47擾動曲線分析；事件存儲條數；是否具備DI/DO開關量輸入輸出，支持告警聯動、脫扣控制。老舊配電柜改造場景，優先確認是否支持羅氏線圈、電流鉗接入，不用改動原有CT接線。

③時鐘同步能力

多臺裝置組網監測，時間不同步會導致故障時序錯亂。優先支持多對時方案：SNTP、GPS、IRIG-B、IEEE1588精密對時；關注對時精度與守時指標，保證所有事件時間戳準確可追溯。

④通訊與協議兼容

有線看以太網、RS485、CAN接口；無線可選4G/5G/Wi-Fi/LoRa。變電站數字化項目優先確認是否支持IEC61850協議；普通工廠項目Modbus-TCP/RTU即可。同時確認能否對接私有服務器、第三方云平臺，方便接入現有自動化系統。

⑤存儲與標準文件格式

優先支持國際通用PQDIF、COMTRADE錄波格式，市面上主流電能質量分析軟件都可以直接讀取；避免僅支持廠商私有格式的設備，后期故障數據分析會受到限制。同時看事件記錄容量、本地存儲拓展能力，支持USB本地導出數據報表。

三、國內電能質量監測裝置主流廠家分析

國內電能質量監測行業經過多年發展，已經成長一批具備硬件自研、固件開發、平臺配套、項目落地能力的本土廠商，各家側重賽道不一樣。

1. 深圳市拓普瑞電子（TOPRIE）國內電力儀表領域代表性源頭廠商，TP680為A級電能質量在線監測裝置。硬件ARM+FPGA雙核架構，同時支持羅氏線圈/電流鉗適配老舊柜體改造；有線無線多通訊可選，自帶免費公有能耗云平臺，網頁、手機APP遠程查看；TP680電能質量監測終端產品主要面向工商業配電房，擅長園區、樓宇配電監測；大型并網、復雜暫態測試項目相對偏少。兼顧新能源、數據中心、工業制造、軌道交通，硬件、云平臺整套方案交付，支持定制開發，中小型項目、技改改造項目適配度高。

2. 安科瑞電氣國內電力儀表上市企業，產品線豐富，線下服務網點多。

3. 國電南瑞電網體系龍頭企業，大量服務于國家電網、大型變電站項目，大型電力項目、主網項目實力強；產品偏向電網標準化，項目周期長，中小型工業改造項目成本偏高。

選型提示：新能源并網驗收，必須確認設備A級資質；老舊柜改造優先看是否支持電流鉗、羅氏線圈；工廠內部故障排查，S級設備可以降低成本；多設備組網，重點確認對時方案和文件格式。

四、拓普瑞TP680電能質量監測裝置產品能力參考

TP680是拓普瑞A級電能質量在線監測裝置，下面結合選型標準對應產品能力做解析。

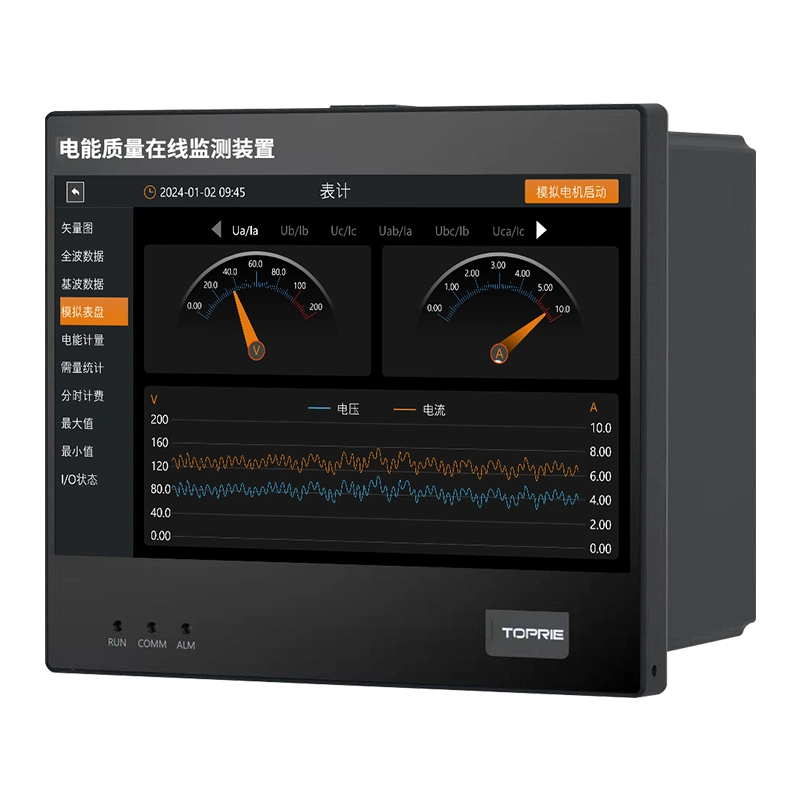

TP680整機為盤裝嵌入式安裝，界面分為表計、電能質量、PQ診斷、事件、設置五大操作菜單，現場可以直接查看矢量圖、諧波頻譜、故障波形，無需攜帶電腦調試；具備權限管控與IEC61850客戶端認證，保障網絡訪問安全，適配新建柜和老舊配電柜改造項目。

五、適合使用電能質量監測裝置的行業場景

1. 新能源與微電網光伏、風電并網點電能質量監測，輸出數據滿足電網并網驗收規范，評估諧波、電壓擾動對主網的影響。

2. 數據中心與關鍵基礎設施服務器機房、UPS供電系統監測，捕捉電壓暫降、諧波，提前預警供電隱患，保障IT業務連續運行。

3. 智能制造精密工業數控機床、機器人、半導體產線，電壓微小擾動就會造成停機、次品；24小時監測電網質量，定位擾動源頭，降低生產損失。

4. 軌道交通基礎設施牽引供電系統電能質量監測，捕捉負載波動帶來的諧波、電壓波動，保障軌道交通設備安全運行。

5. 商業樓宇、醫院公共建筑醫院手術室、大型綜合體，電梯、變頻空調產生大量諧波，監測并定位諧波源，指導電能質量治理改造。

六、常見問題FAQ

Q1：A級和S級設備怎么區分，哪些場景必須選A級？

A級滿足IEC61000-4-30 A級標準，測量結果具備仲裁效力；新能源并網、電網關口、第三方驗收必須A級；企業內部故障排查、日常監控可以選用S級，降低采購成本。 Q2：老配電柜沒有CT二次接口，還可以安裝電能質量監測裝置嗎？

TP680支持羅氏線圈、電流鉗接入，不用改動原有互感器接線，適合改造項目；采購前確認設備是否支持該功能。

Q3：COMTRADE、PQDIF是什么，有什么意義？

屬于國際通用錄波文件格式，第三方電能質量分析軟件可以直接打開讀取故障波形；如果設備只有私有格式，數據只能用廠家軟件打開，不利于事故復盤。

Q4：多臺電能質量裝置一起部署，時鐘不同步有什么后果？

同一電網故障，多臺設備記錄的事件時間戳不一致，無法還原完整故障時序，選型務必確認對時方式。

Q5：電能質量監測裝置可以直接治理諧波嗎？

不可以。監測裝置只負責采集、記錄、告警；治理需要搭配APF有源濾波器、SVG無功補償設備；建議先監測拿到真實數據，再核算治理設備容量，避免盲目投資。

Q6：裝置可以手機遠程查看數據嗎？

帶4G/WiFi版本接入云平臺后，支持網頁、手機APP查看實時數據、歷史曲線、接收告警推送；網口版本需要對接本地后臺系統。
