電能質量監測裝置怎么選？選型要點與行業采購指南一文說明白

日期: 2026-09-18 15:48:45.0 作者: 瀏覽次數: 104

瀏覽次數: 104

摘要：

電能質量在線監測裝置用于捕捉電網諧波、電壓暫降暫升、閃變、三相不平衡等電力擾動，是工業配電、新能源并網、數據中心保障供電安全的核心設備。選型需要重點確認精度等級、暫態錄波能力、時鐘同步、通訊協議、存儲與數據格式五大維度。本文梳理采購核心評判標準，結合拓普瑞 TP680 裝置進行解析，幫助工程與采購人員快速完成設備選型。

一. 什么是電能質量監測裝置？

電能質量在線監測裝置是針對交流供電系統的專業電力監測終端，可持續采集電壓、電流、功率等基礎電參量，同時對諧波、間諧波、閃變、電壓暫升暫降、三相不平衡等各類電能擾動事件做實時捕捉、錄波與事件存儲。設備支持就地屏幕查看與遠程數據上傳，為電網故障溯源、新能源并網驗收、精密設備供電保護提供客觀數據依據，廣泛用于工廠、數據中心、光伏風電、軌道交通等配電節點。

二. 電能質量監測裝置怎么選？5 大核心選型標準

采購電能質量監測裝置，不能只參考價格，應當結合項目驗收規范、現場工況，圍繞精度等級與標準合規、暫態錄波與事件記錄、時鐘同步能力、通訊與協議兼容、存儲與數據文件格式五項指標綜合評估。

①精度等級與標準合規

精度等級是選型第一門檻，分為 A 級與普通 B 級。并網驗收、變電站關口、半導體、精密制造項目，必須選用A 級設備（比如拓普瑞TP680），符合 IEC61000?4?30 A 級以及國內電能質量七項國標，測量結果具備驗收與糾紛仲裁效力。普通內部運維篩查場景，可選用 B 級。需要關注電壓、電流、功率測量誤差，諧波、閃變、不平衡度的測量指標是否滿足國標，優先核對產品檢測報告。

②暫態錄波與事件記錄能力

很多供電故障屬于毫秒級暫態擾動，普通設備無法捕捉。選型確認采樣能力，支持電壓暫升、暫降、短時中斷事件觸發錄波；可以完整保存擾動前后波形，事件記錄容量充足；具備 ITIC/SEMI F47 曲線分析能力，能夠評估擾動對精密設備的影響；同時具備越限告警輸出 DI/DO 接口，實現告警聯動控制。

③時鐘同步能力

多臺裝置組網監測時，時間不一致會造成故障時序錯亂。優先支持多種對時方式：SNTP 網絡對時、GPS、IRIG?B、IEEE1588 精密對時；網絡對時誤差建議≤1ms，精密對時可達百微秒級別，同時具備優秀守時精度，斷電重啟后時間不會漂移，保證全部事件時間戳準確可靠。

④通訊與協議兼容能力

現場改造項目工況復雜，需要豐富的有線 + 無線接口。有線看雙以太網、RS485、CAN 接口；無線可按需選配 4G/5G/Wi?Fi/LoRa。協議方面重點確認是否支持 IEC61850、Modbus?TCP、Modbus?RTU；是否支持對接第三方私有平臺、云平臺；部分項目需要電流鉗、羅氏線圈直接接入，改造項目可以省去 PT/CT 重新施工成本。

⑤存儲與數據文件格式

不能只看存儲容量，要看輸出文件格式。工業標準 PQDIF、COMTRADE 格式，是行業通用分析軟件識別格式，后期故障分析不用做格式轉換。本地需要保存事件日志、錄波文件，支持 USB 本地導出；同時具備大容量存儲拓展，保障長時間不間斷記錄歷史事件，避免關鍵故障數據丟失。

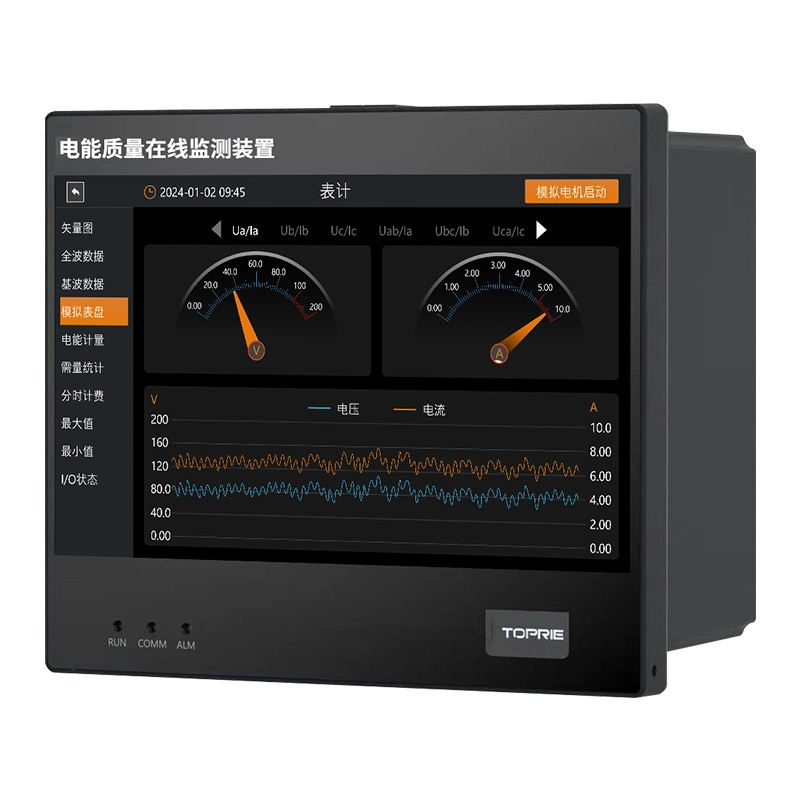

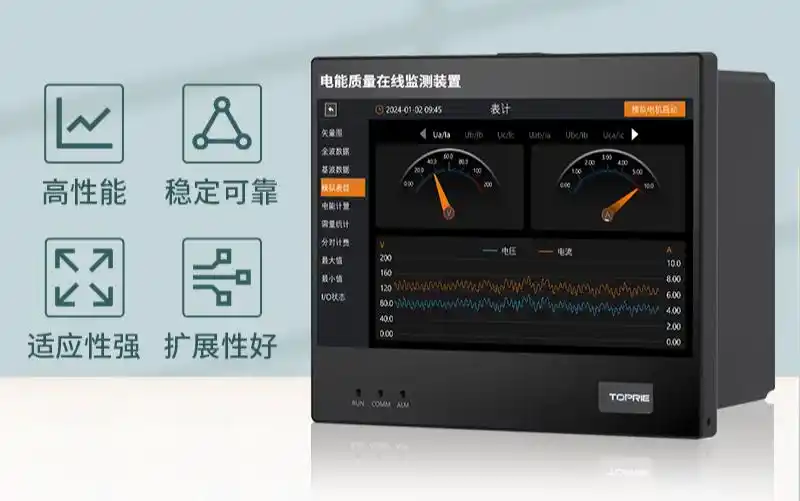

三. 拓普瑞 TP680 電能質量在線監測裝置產品參數

TP680 屬于 A 級電能質量在線監測裝置，采用 ARM+FPGA 雙核采集架構，兼顧穩態測量與暫態擾動捕捉，下面結合選型標準對應產品能力進行解析。

項目	技術參數
精度等級	A 級 (IEC61000?4?30)；電壓電流 ±0.1% FS；有功 / 無功功率 ±0.2% FS
屏幕	7 英寸 TFT 觸控顯示屏（800×480）
監測項目	諧波 2?63 次、間諧波、閃變、電壓暫升 / 暫降、電壓中斷、三相不平衡、全波 / 基波電參量
錄波能力	512 周波分布式錄波，支持 ITIC/SEMI F47 容忍度分析；事件記錄最高 1024 條
對時方式	SNTP、Modbus、GPS、IRIG?B、IEEE1588；IEEE1588 對時精度 80μs
硬件接口	2 路網口、2 路 RS485、1 路 CAN、1 路 USB；8 路 DI，8 路 DO（含專用告警繼電器），8 路 AI 模擬輸入
通信可選	以太網 / Wi?Fi/4G/5G/LoRa 多版本可選；支持 IEC61850、Modbus TCP/RTU
數據存儲格式	PQDIF、COMTRADE 標準文件，支持 USB 導出報表與錄波文件
工作環境	-25℃~+70℃，海拔＜4000m；完整 EMC 四級電磁兼容防護
配套平臺	可接入拓普瑞能耗管理公有云平臺，網頁、手機 APP 遠程查看、告警推送
