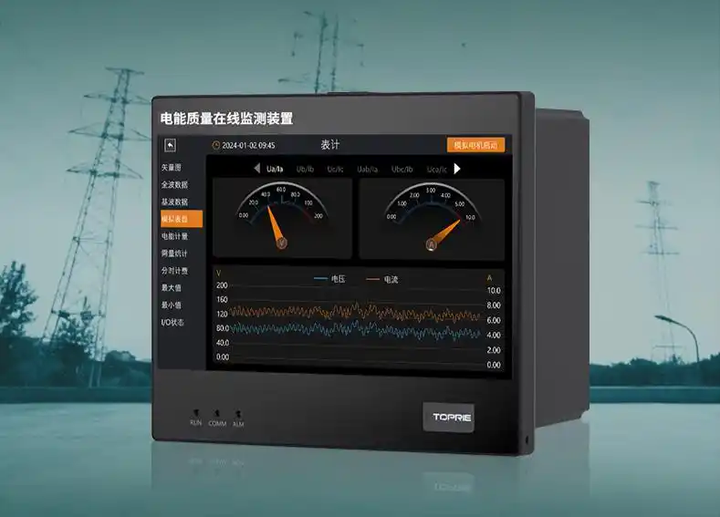

面對制造業復雜的電力環境,監測設備的性能直接決定了診斷結果的可靠性。拓普瑞TP680電能質量在線監控裝置在設計之初,便著眼于解決高精度與全維度監測的挑戰。其內部采用了ARM與FPGA相結合的雙核采集架構,這種設計能夠有效分工:FPGA負責高速數據采樣與預處理,確保原始數據的實時性與完整性;ARM則專注于復雜的運算與系統管理,為諧波分析、波形捕捉等功能提供了強大的運算支持。
TP680嚴格遵循國家關于電能質量監測的相關標準,確保了監測數據的合規性與權威性。其功能覆蓋了諧波分析、電壓暫升暫降記錄、閃變監測、不平衡度測量等核心領域,能夠全面評估電網質量。值得一提的是,裝置支持ITIC/SEMI F47容忍度分析,這一功能可幫助用戶快速評估暫態擾動對敏感設備的影響,為生產決策提供關鍵參考。
在數據記錄方面,拓普瑞TP680電能質量在線監控裝置具備大容量存儲能力,能夠以512周波的間隔記錄分布式波形,確保關鍵事件不被遺漏。它支持將數據存儲為PQDIF、COMTRADE等國際標準格式,便于與主流分析軟件對接,進行深度故障分析。對于需要評估長時間電能質量趨勢的用戶而言,這種高精度的數據基礎是進行精準診斷和決策的重要保障。
TP680電能質量在線監控裝置技術參數:
工作電源
額定電壓:AC90-275V / DC 120-285V,47-440Hz
功耗:20W
電壓和電流
輸入電壓:
額定電壓:57.7V/100V、220V/380V
功率消耗:<0.4VA/相
過載能力:2倍額定電壓,連續工作;4倍額定電壓,允許1s
輸入電流:
電流及功耗:5A:<0.5VA/相;1A:<0.1VA/相
過載能力:4倍額定電流,連續工作;20倍額定電流,允許1s
工作環境
環境溫度:-25℃~+70℃
貯存溫度:-40℃~+85℃
相對濕度:5%-100%(無冷凝)
大氣壓力:63kPa-110kPa
海拔高度:<4000m
通信口
以太網口:1路,標準RJ-45接口,10/1000M自適應
支持Modbus TCP、IEC 61850通信規約
RS-485串口:2路,支持Modbus RTU通信規約
USB通信口:1路
CAN通訊:1路
電氣絕緣性能
絕緣電阻:符合GB/T 19862中5.7.1的規定
沖擊電壓:符合GB/T19862中5.7.2的規定
絕緣強度:符合GB/T 19862中5.7.3的規定
電磁兼容性能
靜電放電抗擾度:4級(GB/T 17626.2IEC 61000-4-2)
射頻電磁場輻射抗擾度:3級(80MHZ-1GHZ)/4級(1.4GHZ-2GHZ)
(GB/T 17626.3 IEC 61000-4-3)
電快速瞬變脈沖群抗擾度:4級(GB/T 17626.4IEC 61000-4-4)
浪涌(沖擊)抗擾度:4級(GB/T 17626.5 IEC 61000-4-5)
射頻傳導抗擾度:3級(GB/T 17626.6IEC 61000-4-6)
工頻磁場抗擾度:5級(GB/T 17626.8IEC 61000-4-8)
射頻場感應的傳導騷擾抗擾度:4級(GB/T 17626.6 IEC 61000-4-6)
振鈴波抗擾度試驗:4級(GB/T 17626.12 IEC 61000-4-12)
電壓暫降和短時中斷抗擾度:符合(GB/T 17626.11 IEC 61000-4-11)

TP680電能質量在線監控裝置廣泛應用于對供電質量有嚴格要求的領域,為電網穩定性評估、設備故障診斷和治理措施提供數據支持。?
?電力系統核心節點?:如?發電廠、變電站(特別是110kV及以上變電站)?,用于評估公用電網供電質量。?
?工業與商業設施?:如?數據中心、石化廠、冶金企業、軌道交通、大型商業建筑?等,監測非線性負荷對電網的影響,保障敏感設備正常運行。?
?新能源發電領域?:在?光伏電站、風電場?等分布式電源并網點,按要求進行電能質量評估與連續監測。??
?特殊與新興場景?:應用于?電動汽車充電站、智能微電網?等,以適應新型電力負荷特性。?
